АСКУВТ: что это и чем отличается от АСКУЭ

АСКУВТ расшифровывается как автоматизированная система коммерческого учёта воды и тепла. Это система, которая сама снимает показания с приборов учёта воды и теплосчётчиков, хранит их и передаёт в программное обеспечение, где считаются объёмы и формируются отчёты для расчётов с ресурсоснабжающими организациями.

Ключевое слово здесь — «коммерческого». Данные такой системы используются для начислений, поэтому они привязаны ко времени, хранятся в архиве и передаются в согласованном виде. Диспетчерский просмотр показаний «для себя» такой строгости не требует.

АСКУВТ, АСКУВ, АСКУЭ — чем отличаются

Три аббревиатуры различаются только ресурсом, который считает система. Устройство у них одинаковое.

Что у них общее: трёхуровневая архитектура, устройство сбора и передачи данных на среднем уровне, опрос по расписанию, локальный архив, передача на верхний уровень по сотовой сети или Ethernet.

Что расходится. Во-первых, приборы: электросчётчики, счётчики воды и теплосчётчики говорят на разных протоколах, и набор протоколов у системы разный. Во-вторых, получатель данных: за электроэнергию собственник рассчитывается с энергосбытовой компанией, за воду и тепло — с ресурсоснабжающими организациями. В-третьих, из второго следует третье: требования к составу и формату передаваемых данных приходят от разных организаций, поэтому на практике электроучёт и учёт воды с теплом собирают как две самостоятельные системы, даже когда они стоят в одном доме.

Про устройство и нормативную рамку электроучёта подробно написано в отдельном материале про АСКУЭ — здесь повторять не будем.

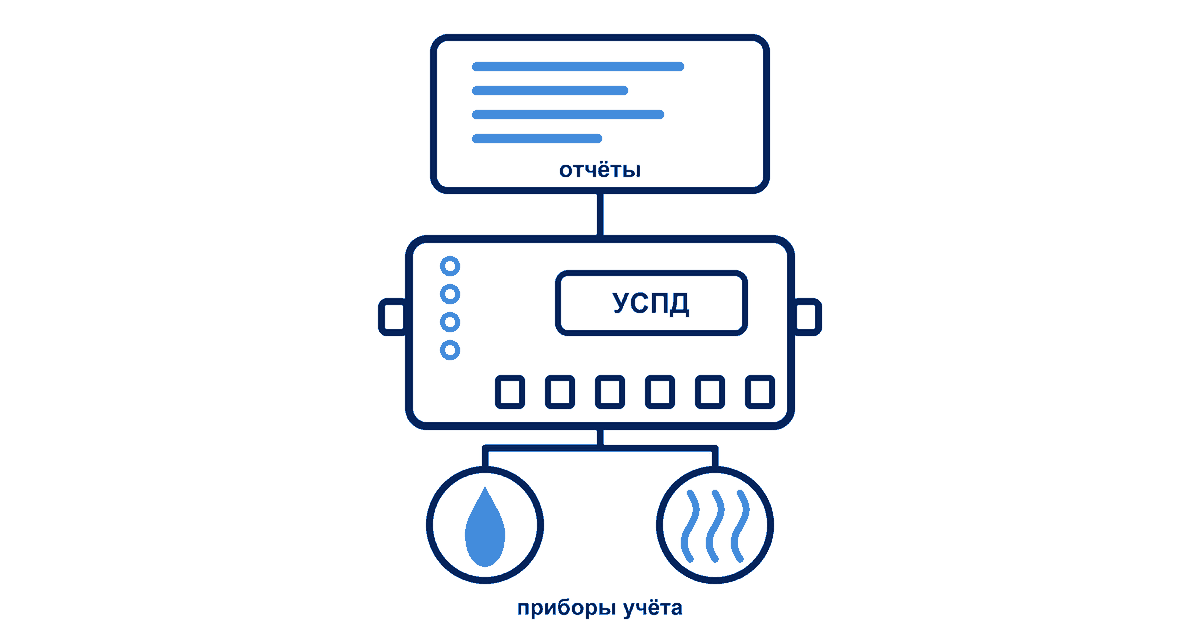

Из чего состоит система АСКУВТ

Уровня три, и они те же, что в электроучёте.

Нижний уровень — приборы учёта. Счётчики холодной и горячей воды и теплосчётчики, которые измеряют потребление и отдают показания по цифровому интерфейсу. Парк на объекте почти всегда разнородный: приборы разных производителей, разных лет установки, иногда с одинаковым названием, но разными версиями внутреннего программного обеспечения.

Средний уровень — устройство сбора и передачи данных. Оно опрашивает приборы по расписанию, ведёт у себя архив показаний и передаёт накопленное наверх. Именно этот уровень превращает набор отдельных счётчиков в систему: показания снимаются в один и тот же момент по всему объекту, а не когда получится, и при обрыве связи опрос не прекращается — данные накапливаются в устройстве и уходят наверх после восстановления канала. Без среднего уровня каждый прибор остаётся отдельной точкой со своим протоколом, своим архивом и своими часами, которые со временем расходятся между приборами.

Верхний уровень — программное обеспечение. Считает объёмы, формирует отчёты по периодам и по точкам учёта, даёт доступ управляющей организации и ресурсоснабжающей компании.

В системах учёта воды и тепла среднее звено обычно нагружено сильнее, чем в электроучёте: приборов на объекте больше, интерфейсы разнороднее, а линии связи длиннее, потому что счётчики стоят в квартирах и технических помещениях по всему зданию. Устройство, которое мы выпускаем под эту задачу, — УМ-31 SMART АкваТерм: исполнение линейки, рассчитанное на приборы учёта воды и тепла, с интерфейсами под их подключение.

Можно ли считать воду, тепло и электроэнергию одной системой

На уровне объекта — да, на уровне одного устройства — как правило нет.

Приборы учёта воды и тепла подключаются к устройству сбора по тем же проводным интерфейсам, что и электросчётчики, и на верхнем уровне ресурсы разделяются по типам для отчётности. Но у исполнений разное назначение: УМ-31 SMART АкваТерм предназначен для воды и тепла и электросчётчики не опрашивает, а для электроучёта применяется УМ-31 SMART rev.3.

Поэтому типичное решение в многоквартирном доме выглядит так: электроучёт собирается своим комплектом оборудования, вода и тепло — своим, а сводятся они на верхнем уровне, в одной платформе с общей отчётностью. Такая схема отражает и то, как устроены расчёты: получатели данных по ресурсам всё равно разные. Какой из вариантов подходит конкретному объекту, определяется по составу приборного парка и топологии связи на этапе проектирования АСКУЭ.

Где применяют АСКУВТ

Многоквартирные дома и жилые комплексы. Самый массовый случай: поквартирные счётчики воды и общедомовые узлы учёта тепла, сотни и тысячи точек в одном доме.

Апартаменты и коммерческая недвижимость. Здесь учёт нужен не только для расчётов с ресурсоснабжающей организацией, но и для распределения затрат между арендаторами и собственниками помещений.

Промышленные площадки. Вода и тепло считаются наряду с другими ресурсами, а данные нередко заводятся не в биллинг, а в диспетчерскую систему предприятия.

Объекты ЖКХ. Центральные тепловые пункты, насосные, котельные — там, где узлы учёта нужно наблюдать удалённо.

Как это выглядит на реальном объекте, видно по проекту в московских апартаментах: почти две тысячи приборов учёта воды и тепла, смонтированная, но неработоспособная система, обрывы на линиях интерфейсов и короткие замыкания на шести линиях RS-485, отсутствие исходной проектной документации. Работы свелись к обследованию, восстановлению линий связи и перезапуску сбора — подробности в описании проекта: восстановление системы учёта воды и тепла в апартаментах.

Частые вопросы

Как расшифровывается АСКУВТ?

Автоматизированная система коммерческого учёта воды и тепла. Слово «коммерческого» означает, что данные системы пригодны для начислений: они привязаны ко времени, хранятся в архиве и передаются в согласованном формате. Систему, которая считает только воду, называют АСКУВ.

Чем АСКУВТ отличается от диспетчеризации приборов учёта?

Назначением данных. Диспетчеризация решает задачу наблюдения: показать текущее состояние приборов и узлов. Коммерческий учёт решает задачу расчётов, поэтому к данным предъявляются другие требования — одномоментность снятия показаний по объекту, полнота архива за расчётный период и неизменность записанных значений. Одна система может закрывать обе задачи, но проектируется она под вторую.

Нужен ли отдельный УСПД под воду, если на объекте уже есть АСКУЭ?

Зависит от того, какое устройство сбора там стоит. УМ-31 SMART rev.3 опрашивает и электросчётчики, и приборы учёта прочих ресурсов, поэтому воду и тепло можно завести на него, если хватает линий и ёмкости. УМ-31 SMART АкваТерм ставится там, где учёт воды и тепла ведётся отдельным комплектом. Решение принимается по составу приборного парка и по тому, кому уходят данные.

Что такое шкаф АСКУВТ?

Так называют щит или шкаф, в котором размещают оборудование среднего уровня системы: устройство сбора и передачи данных, источник питания, коммутацию линий связи и, при необходимости, преобразователи интерфейсов. Отдельного стандарта на такой шкаф нет, его состав определяется проектом и приборным парком объекта. УМ-31 SMART АкваТерм выпускается в исполнении со степенью защиты IP20 — для установки внутри шкафа или щита.

Кто обслуживает систему после сдачи объекта?

Тот, с кем заключён договор: управляющая или эксплуатирующая организация своими силами либо подрядчик. Обслуживание сводится к диагностике линий связи и каналов передачи, подключению приборов при замене и контролю полноты данных за расчётный период. Как показывает практика восстановления таких систем, чаще всего отказывают не устройства, а линии связи.
