УМ-31 SMART АкваТерм

Чем УМ-31 SMART АкваТерм отличается от УМ-31 SMART

УМ-31 SMART АкваТерм — исполнение линейки для учёта тепла и воды. Электросчётчики оно не опрашивает: приборы учёта электроэнергии опрашивает УМ-31 SMART. Это не ограничение исполнения, а его назначение: устройство ставят туда, где считают тепло и воду.

Отсюда разница в аппаратной части. Линий CAN, по которым с электросчётчиками работали ранние ревизии УМ-31 SMART, у АкваТерма нет. Вместо них четыре интерфейса для связи с приборами учёта, и один из них в зависимости от исполнения работает как RS-232.

Вторая разница — протоколы передачи на верхний уровень. Кроме публикации данных по MQTT и передачи в формате JSON по протоколу SMART, устройство поднимает стандартный сервер OPC UA. Это тот случай, когда систему учёта тепла и воды заводят в АСУ ТП или диспетчерскую платформу предприятия, а не только в биллинг.

Место УСПД в системе АСКУВТ

АСКУВТ — автоматизированная система коммерческого учёта воды и тепла. Устройство сбора и передачи данных в ней занимает средний уровень: оно стоит между приборами учёта и программным обеспечением, где считаются объёмы и формируются отчёты.

Уровней три. Нижний — приборы учёта воды и теплосчётчики, которые измеряют потребление и отдают показания по цифровому интерфейсу. Средний — устройство сбора и передачи данных: оно опрашивает приборы по расписанию, ведёт архив показаний у себя и передаёт накопленное на верхний уровень. Верхний — программное обеспечение диспетчеризации и расчётов, где данные превращаются в отчёты и начисления. УМ-31 SMART АкваТерм работает на среднем уровне.

Когда воду считают отдельно от тепла, ту же систему называют АСКУВ. Разница только в составе ресурсов: приборный парк, каналы связи и порядок сбора данных у них общие, поэтому оборудование среднего уровня в обоих случаях одно и то же.

От среднего уровня в такой системе зависят три вещи, и все они решаются выбором устройства и его настройкой.

Первое — сохранность данных при пропадании связи. Показания продолжают сниматься и накапливаться в устройстве, поэтому период без канала не превращается в дыру в отчётности.

Второе — ёмкость линий связи. От неё зависит, во сколько линий и на сколько устройств разводится приборный парк объекта, а значит и то, как проектируется вся структура связи.

Третье — состав протоколов. Приборы учёта воды и тепла разных производителей говорят на разных протоколах, и собрать их в одну систему можно ровно настолько, насколько устройство среднего уровня эти протоколы поддерживает.

Эти три параметра определяют границы будущей системы, поэтому оборудование среднего уровня подбирается вместе с приборным парком, а не после него. Порядок работ по объекту — в услуге проектирование АСКУЭ.

Как читается обозначение модификации и как её выбрать

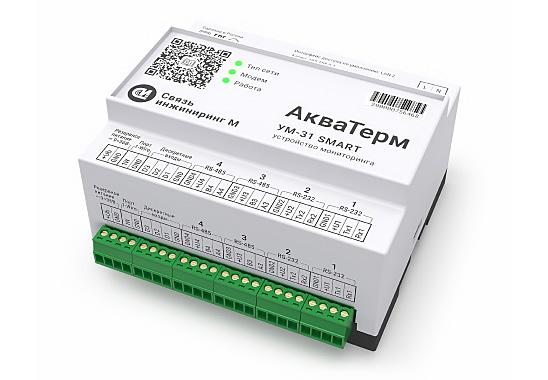

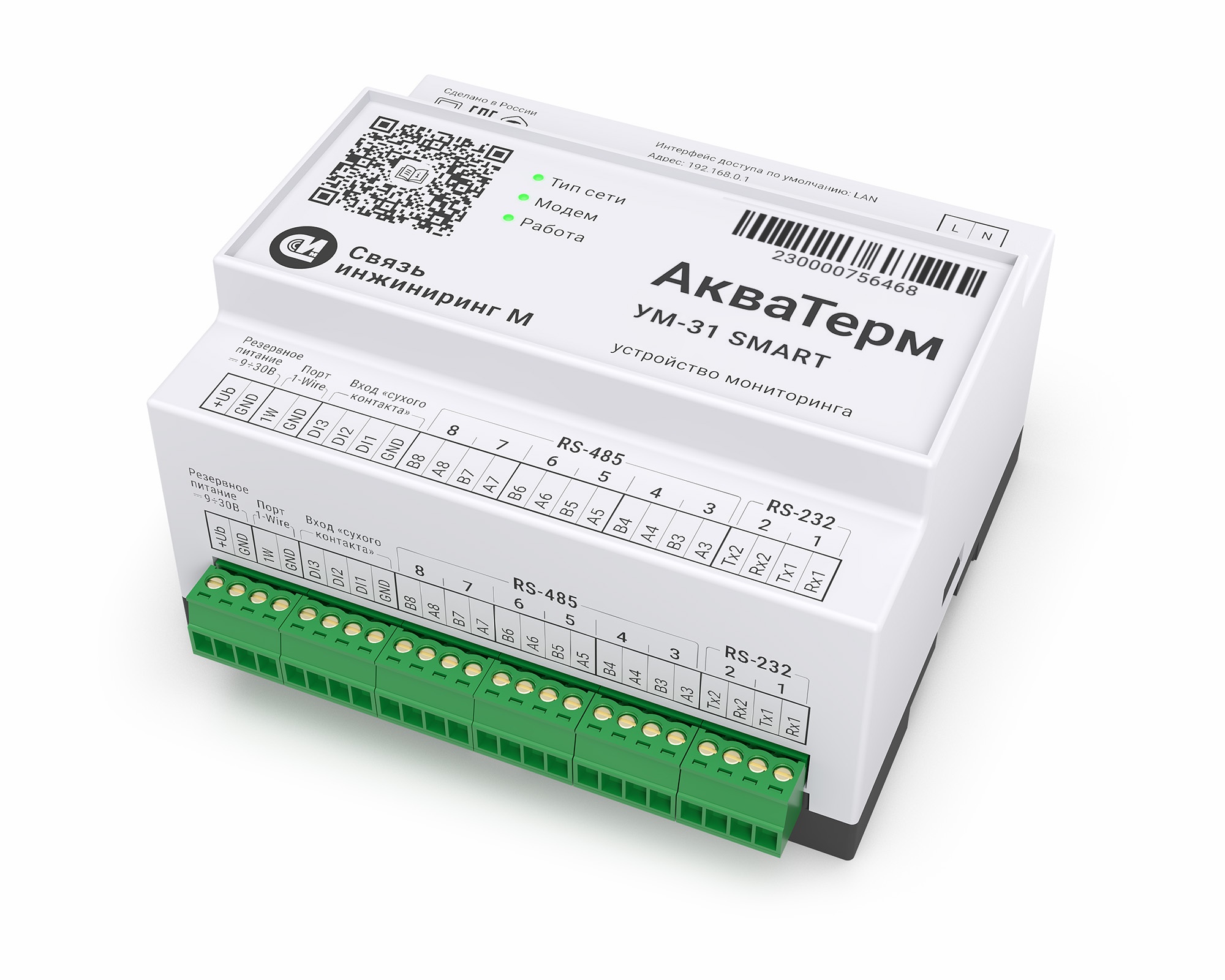

Исполнений два: «2G/3G/LTE, USB / 2ETH, 4RS485-IP20» и «2G/3G/LTE, USB / 2ETH, RS232/3RS485-IP20». Начало и конец у них одинаковые: 2G/3G/LTE — стандарты сотового модема, USB — порт локального подключения и настройки, 2ETH — два порта Ethernet, IP20 — исполнение для установки в шкаф или щит. Различается набор интерфейсов для связи с приборами учёта: либо четыре линии RS-485, либо одна линия RS-232 и три RS-485.

Исполнение выбирается по интерфейсам приборов учёта на объекте. Если все приборы работают по RS-485, берут исполнение с четырьмя линиями RS-485. Если на объекте есть прибор учёта с интерфейсом RS-232, берут исполнение с ним: одна линия уходит на этот прибор, остальные три остаются под RS-485.

Сколько приборов учёта подключается на одну линию связи

Ёмкость линии зависит от её интерфейса:

• на линию RS-232 подключается один прибор учёта;
• на линию RS-485 — до 255 приборов учёта.

Ограничение RS-232 определяется самим интерфейсом: он рассчитан на связь «точка-точка», поэтому линия занимается одним прибором целиком. Это учитывается при выборе исполнения: интерфейс RS-232 берут под конкретный прибор, а не под группу.

Значение 255 для RS-485 предельное, и достигается оно, когда у приборов учёта приёмопередатчики пониженной нагрузки. Стандарт RS-485 рассчитан на 32 стандартные нагрузки на линию, поэтому у приборов с обычными приёмопередатчиками на одну линию встанет меньше. Фактическое число определяется типом приёмопередатчиков подключаемых приборов, протяжённостью линии и скоростью обмена.

Общая ёмкость устройства — номинальная величина. Фактическое количество приборов на устройство определяется на стадии проектирования с учётом состава оборудования, периодичности опроса и объёма архивов.

Интеграция с программным обеспечением верхнего уровня

Данные передаются на верхний уровень тремя способами: публикацией по MQTT, через HTTP и HTTPS в формате JSON по протоколу SMART и через стандартный сервер OPC UA. Описание протокола SMART предоставляется по официальному письменному запросу в техническую поддержку.

Сервер OPC UA отличает эту модель от остальных в линейке: он позволяет отдавать данные учёта прямо в промышленную систему диспетчеризации, без промежуточного шлюза.

Устройство поддерживает и транзитный режим: внешняя программа обращается к устройству и работает с приборами учёта по их собственным протоколам, как если бы они были подключены напрямую.

Перечень поддерживаемых приборов учёта и заключения об интеграции с программным обеспечением приведены во вкладках карточки.
