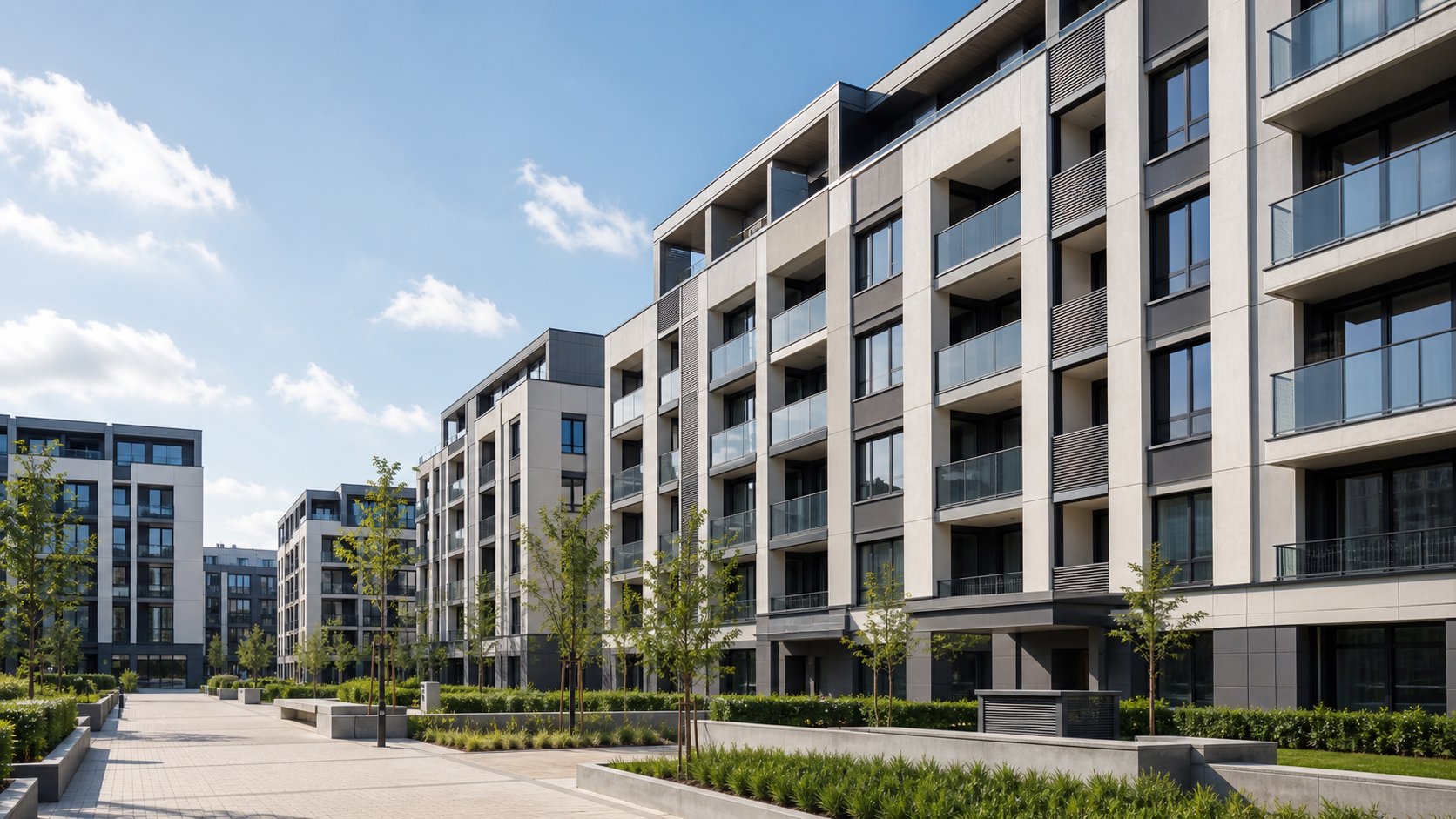

Восстановили работоспособность системы учёта воды и тепла в апартаментах «Самолёт Сервис» в Москве

На объекте уже была смонтирована автоматизированная система коммерческого учёта воды и тепла (АСКУВИТ): приборы учёта, магистральные линии и преобразователи были установлены. Но система находилась в неисправном состоянии — на линиях интерфейсов были обрывы, на шести линиях RS-485 — короткие замыкания, а коммутация распределительных коробок выполнена некачественно. Верхний уровень при этом не обеспечивал требуемую эксплуатацию и отчётность.

Перед специалистами АО «Связь инжиниринг М» стояла задача восстановить систему учёта воды и тепла, обеспечить её запуск и дальнейшую эксплуатацию и организовать ежемесячные отчёты по потреблению ресурсов. Дополнительная сложность — заказчик не передал исходный проект, поэтому фактическую схему подключения восстанавливали по результатам обследования объекта.

Проект осложняли несколько факторов: неисправное состояние системы (обрывы на линиях интерфейсов, короткие замыкания на шести линиях RS-485, некачественная коммутация распределительных коробок); отсутствие исходной проектной документации; разная фактическая структура внешне одинаковых корпусов (один разделён на четыре сегмента линии связи, два других — на два); большой парк приборов учёта — около 2000; разнородность счётчиков — устройства с одинаковым названием, но разными версиями внутреннего ПО; часть приборов на момент начала работ была отключена от линии.

Основной объём работ пришёлся на диагностику и восстановление линий связи: специалисты нашли и устранили обрывы на линиях интерфейсов и короткие замыкания на линиях RS-485, перекоммутировали распределительные коробки. Без исходного проекта фактическую схему подключения восстанавливали по результатам обследования.

С заказчиком согласовали, что система строится на оборудовании и платформе АО «Связь инжиниринг М». Специалисты отказались от прежних преобразователей и заменили их собственными решениями, вывели из эксплуатации прежнее программное обеспечение верхнего уровня и перевели АСКУВИТ на оборудование и программную логику сбора данных АО «Связь инжиниринг М». В проекте задействованы УСПД УМ-31 SMART АкваТерм и УМ-31 SMART rev.3, а также приборы учёта «Пульсар» по воде и теплу.

Обмен с приборами учёта организован по RS-485 внутри изолированной локальной сети объекта, с удалённым доступом к системе через маршрутизатор. GSM-канал для этого объекта был признан недостаточно стабильным, поэтому систему построили в рамках локальной сетевой инфраструктуры. Чтобы соблюсти ограничения RS-485 при большом числе приборов, дополнительно применили повторители.

По ходу работ выяснилось, что часть установленных версий счётчиков ранее не поддерживалась в системе. Специалисты обеспечили поддержку двух новых версий устройств и довели систему учёта до стабильной работы.

Оказанные услуги

• обследование существующей инфраструктуры и анализ фактической схемы подключения;
• диагностика линий связи, поиск и устранение обрывов на линиях интерфейсов;
• устранение коротких замыканий на линиях RS-485;
• перекоммутация распределительных коробок;
• подбор и поставка оборудования АО «Связь инжиниринг М» в рамках сервисного обслуживания;
• замена преобразователей на собственные решения;
• монтаж и переподключение элементов системы;
• пусконаладочные работы;
• адаптация системы под разные версии приборов учёта;
• настройка сбора данных и отчётности;
• сервисное сопровождение на этапе восстановления и запуска.

Комментарий менеджера проекта

«Восстановили систему без исходного проекта и вернули заказчику стабильный учёт воды и тепла».

Наталья Стрельникова, менеджер проекта АО «Связь инжиниринг М»

Результат

АСКУВИТ восстановлена и работает: данные с приборов учёта поступают дистанционно, а заказчик получает ежемесячные отчёты по потреблению воды и тепла. Проект охватывает три здания, в системе — около 2000 приборов учёта, задействовано пять УСПД.

Практический результат для заказчика — работоспособная система учёта воды и тепла и возврат к регулярному получению показаний. Для объекта это не просто наличие оборудования на месте, а работающий инструмент эксплуатации и контроля потребления ресурсов.

Если система учёта уже смонтирована, но перестала стабильно работать, объект остаётся в ручном режиме, а у эксплуатации нет регулярной картины по потреблению. АО «Связь инжиниринг М» помогает довести такие системы до рабочего состояния: обследует инфраструктуру, восстанавливает архитектуру системы, обеспечивает совместимость оборудования и настраивает передачу данных с доступом к RoMonitoring.NET.
