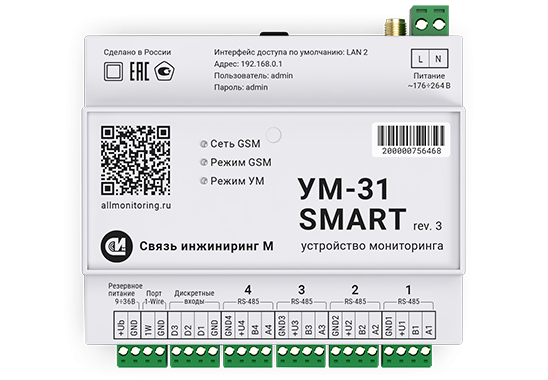

УМ-31 SMART rev.3
Устройство УМ-31 SMART rev.3 предназначено для работы в составе ИСУЭ комплексного учёта энергоресурсов, систем коммерческого учёта электроэнергии и мощности, организации связи с центром сбора обработки и хранения информации.
Устройство УМ-31 SMART rev.3 предназначено для работы в составе ИСУЭ комплексного учёта энергоресурсов, систем коммерческого учёта электроэнергии и мощности, комплексов устройств телемеханики автоматизированных систем управления технологическим процессом, применяемых на объектах электросетевого хозяйства.
Устройство выполнено в пластиковом корпусе для установки на DIN-рейку, содержит разъёмы для обеспечения внешних подключений и элементы индикации своей работы. Конструкция корпуса устройства обеспечивает возможность его монтажа на стандартных панелях двухстороннего обслуживания, навесного настенного монтажа и установки его в специализированные шкафы. Установка и монтаж устройства на объекте осуществляется сертифицированным персоналом поставщика (АО «Связь инжиниринг М») или покупателем, при условии соблюдения требований руководства по эксплуатации на данное устройство.
Если ваши устройства в полном объёме поддерживают протоколы передачи данных, указанные для данного УСПД, то их работоспособность гарантируется.
Функции устройства
- Автоматизированный сбор данных о потреблении энергоресурсов и состоянии средств сбора информации через RS-485/CAN/Ethernet/1-Wire, а также по открытым и закрытым протоколам производителей, в том числе СПОДЭС, DLMS.
- Хранение и передача консолидированной информации в ИВК ПУ по каналам связи GSM/Ethernet.
- Поддержка максимального подключения 500 ПУ электроэнергии и 1500 других энергоресурсов.
- Обмен информацией в «транзитном» режиме с приборами учёта при помощи специализированного ПО, поставляемого производителями ПУ.
- Включение/отключение потребляемой электроэнергии для ПУ со встроенным реле управления нагрузкой.
- Хранение архивных данных приборов учёта и журнала событий.
- Подключение дополнительных модулей ввода-вывода и цифровых модулей диспетчеризации.
- Интеграция и передача данных в информационно-вычислительный комплекс верхнего уровня электросетевых компаний.
- Совместимость с программным обеспечением: RoMonitoring.NET, ПО «Пирамида 2.0», ПО «Пирамида-сети», ПО «АльфаЦЕНТР».
- Поддержка технологий передачи данных по каналам связи: GSM, Ethernet, PLC, RF.
Версия 36976-rev3 от 25.06.2026
Чем УМ-31 SMART rev.3 отличается от ревизий 1 и 2
Ревизия 3 — обновлённая аппаратная ревизия серии УМ-31 SMART. Ревизии 1 и 2 относятся к базовому исполнению для сбора показаний в многоквартирных домах и жилых комплексах. Ревизия 3 рассчитана на комплексный и коммерческий учёт и телемеханику на объектах электросетевого хозяйства.
Относительно ревизий 1 и 2 в ревизии 3 добавлены:
- поддержка протоколов СПОДЭС и DLMS;
- интерфейсы Ethernet, USB и 1-Wire в дополнение к RS-485 и CAN;
- подключение дополнительных модулей ввода-вывода и цифровых модулей диспетчеризации;
- два слота SIM-карты.
Ранние ревизии обмениваются с приборами учёта по RS-485 и CAN, протоколов СПОДЭС и DLMS не поддерживают. При модернизации системы под коммерческий учёт по СПОДЭС или DLMS применяется ревизия 3. Для сбора в жилом фонде без этих протоколов используется базовое исполнение УМ-31 SMART.
Как определить ревизию установленного устройства
Ревизия указана надписью на корпусе — «rev. 1», «rev. 2» или «rev. 3». Отсутствие маркировки означает ревизию 1.
Прошивки разных ревизий несовместимы. При обслуживании парка, в котором установлены устройства разных ревизий, прошивка подбирается по ревизии конкретного устройства; загрузка прошивки от другой ревизии не допускается и приводит к неработоспособности устройства.
Как выбрать модификацию
Шесть модификаций различаются числом и сочетанием линий связи с приборами учёта — от одной линии CAN с тремя RS-485 до пяти линий RS-485. Каналы передачи данных на верхний уровень и остальные характеристики во всех модификациях одинаковые.
Ёмкость линий по техническому описанию:
- на одну линию CAN подключается до 109 приборов учёта;
- на одну линию RS-485 — до 255 приборов учёта.
Модификация выбирается по числу приборов учёта и типу их интерфейса: приборы с шиной CAN распределяются по линиям CAN, приборы с RS-485 — по линиям RS-485. При проектировании закладывается запас по линиям под последующее расширение системы. Предельные значения линий — номинальные; фактическое число приборов определяется протяжённостью линий, периодичностью опроса и составом оборудования.
Когда применяется rev.3, а когда базовая УМ-31 SMART
Ревизия 3 применяется в новых проектах. Базовое исполнение применяется в действующих системах, где уже эксплуатируется оборудование и программное обеспечение поколения УМ-31 SMART и требуется сохранить совместимость с ним.
Ревизия 3 выбирается, если проектом предусмотрены:
- коммерческий учёт электроэнергии и мощности по СПОДЭС или DLMS;
- передача данных в ИВК верхнего уровня электросетевой компании;
- телемеханика и диспетчеризация на объектах электросетевого хозяйства;
- подключение модулей ввода-вывода.
Совместимость с ПО верхнего уровня
Заключения об интеграции с ПО верхнего уровня приведены во вкладке «ПО и интеграции». Заключения оформляются на модель УМ-31 SMART и распространяются на все её ревизии, включая ревизию 3.
Для ПО, указанного в заключениях, совместимость подтверждена документально, что сокращает согласование проекта. Для ПО, отсутствующего в перечне, совместимость определяется по составу поддерживаемых протоколов по запросу.
Частые вопросы
Совместимы ли прошивки ревизий 1, 2 и 3 между собой?
Нет. Прошивки разных ревизий несовместимы. Прошивка подбирается по ревизии устройства, которая определяется по надписи на корпусе.
Можно ли собирать показания по радиоканалу?
Да. Сбор по радиоканалу выполняется через интерфейс RF с применением приёмных радиомодулей и концентраторов. Приборы учёта со встроенными модулями LoRa подключаются к устройству через приёмный радиомодуль по каналу RF.
Сколько приборов учёта подключается к одному устройству?
Предельное число приборов учёта, указанное для модели, — номинальное. Фактическое количество на одно устройство определяется на стадии проектирования с учётом числа линий, их протяжённости и периодичности опроса.
Чем УМ-31 SMART rev.3 отличается от УМ-40 SMART?
УМ-40 SMART — единый контроллер для задач АСКУЭ и АСДУ: дополнительно к СПОДЭС и DLMS он поддерживает протоколы телемеханики МЭК и применяется на объектах с диспетчеризацией. Сравнение приведено в карточке УМ-40 SMART.
Как получить стоимость УМ-31 SMART rev.3?
Стоимость определяется модификацией, объёмом партии и комплектом поставки. Расчёт предоставляется по запросу через форму на странице.
