Многоквартирные дома

Решения для новостроек и модернизации существующих домов.

АО «Связь инжиниринг М» осуществляет проектирование и внедрение систем учёта электроэнергии, воды и тепла в МКД в соответствии с требованиями 522-ФЗ, 890-ПП и практикой работы гарантирующих поставщиков электроэнергии.

Смотреть оборудование

Особенности АСКУЭ в МКД

В многоквартирном доме система учёта должна учитывать:

требования 890 ПП РФ к приборам и системе учёта

массовость приборов учёта

распределённую архитектуру щитов

ограниченный доступ к квартирам

требования к объёму и структуре передаваемых данных

интеграцию с информационно-вычислительным комплексом энергосбытовой компании

Ключевая задача — обеспечить стабильный поквартирный и общедомовой сбор показаний и корректную передачу данных в систему расчётов.

Какие задачи решает АСКУЭ в МКД

автоматизированный сбор показаний электроэнергии

передачу данных в энергосбытовую компанию

сбор данных по воде и теплу (при необходимости)

прозрачность потребления для управляющей организации

хранение архивов

Для застройщика — это своевременный ввод объекта

Для управляющей компании — стабильная эксплуатация

Для энергосбытовой компании — гарантированный сбор данных

Архитектура решения

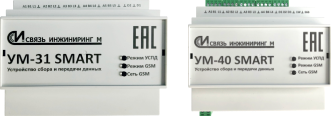

В основе решения — устройства сбора и передачи данных:

УМ-31 SMARTПодробнее

УМ-40 SMARTПодробнее

УМ-40 SMART СКЗИПодробнее

Ключевые параметры

до500

приборов учёта электроэнергии на одно устройство

до2500

приборов воды и тепла

интерфейсыRS-485 / CAN

каналы передачиGSM / Ethernet

поддержкаСПОДЭС

и протоколов подключаемых приборов учёта

поддержкаMQTT, HTTP, Modbus RTU, JSON

и других протоколов передачи

Указанные значения номинальные: фактическое количество приборов определяется на стадии проектирования с учётом состава оборудования, периодичности опроса, объёма архивов и структуры линий связи.

При необходимости реализуется криптографическая защита передачи данных с использованием встроенного модуля СКЗИ (УМ-40 SMART СКЗИ).

Применение СКЗИ определяется требованиями энергосбытовой компании и архитектурой объекта.

Типовые сценарии внедрения

1. Новое строительство МКД

разработка технического решения;
интеграция с проектной документацией;
согласование архитектуры передачи данных;
ввод в эксплуатацию.

2. Модернизация существующего дома

замена устаревших УСПД;
подключение новых приборов учёта;
интеграция с действующей системой энергосбытовой компании.

3. Обслуживание действующей АСКУЭ

контроль передачи данных;
замена вышедшего из строя оборудования;
техническая поддержка.

Типовая схема

Реализованные проекты

Проекты из раздела «Для застройщиков»:

«ЮГ ДЕВЕЛОПМЕНТ»: согласовали АСКУЭ с гарантирующим поставщиком в Перми «ИНСИТИ-СТРОЙ»: сделали под ключ и сдали гарантирующему поставщику ИСУЭ/АСКУЭ в ЖК «Образцово» в Краснодарском крае Реализовали решение ИСУЭ/АСКУЭ МКД по радиоканалу в Татарстане

Как обеспечивается стабильность системы

Мы учитываем:

распределённую нагрузку при массовом опросе
корректную настройку интервалов передачи данных
резервирование каналов связи
совместимость с различными моделями приборов учёта
требования к объёму данных, передаваемых в энергосбытовую компанию

Отдельное внимание уделяется корректной процедуре ввода в эксплуатацию и тестированию передачи данных до подписания актов.

Подходит ли решение для вашего объекта?

Решение применимо:

для новостроек любой этажности
для жилых комплексов с несколькими корпусами
для проектов с интеграцией в систему энергосбытовой компании
для модернизации существующих домов

Частые вопросы

Что такое АСКУЭ в многоквартирном доме?

Это автоматизированная система коммерческого учёта электроэнергии: приборы учёта в квартирах и на вводе, устройство сбора и передачи данных в щите, канал связи и программное обеспечение, куда приходят показания. Система снимает показания по расписанию и передаёт их в энергосбытовую компанию без участия жильцов и обходчиков.

Чем АСКУЭ отличается от обычных счётчиков в доме?

Счётчик измеряет потребление, но сам по себе не передаёт показания в расчётную систему. АСКУЭ добавляет к приборам сбор, хранение и передачу: показания снимаются автоматически, одномоментно по всему дому и уходят в энергосбыт в едином формате. Именно поэтому по дому сходится баланс, а расхождения между общедомовым прибором и суммой по квартирам становятся заметны.

Как выглядит проект АСКУЭ для многоквартирного дома?

Проект начинается с обследования объекта: сколько точек учёта, как расположены щиты, какие приборы уже стоят, есть ли связь в подвале и на этажах. Дальше готовится схема системы, спецификация оборудования и решения по каналам связи, а состав передаваемых данных согласуется с энергосбытовой компанией. Стоимость и сроки рассчитываются по конкретному объекту.

Кто отвечает за АСКУЭ в доме — застройщик, УК или энергосбыт?

Роли распределены по этапам. В новостройке приборы учёта устанавливает застройщик, и они должны поддерживать минимальный набор функций интеллектуальной системы учёта. Дальше приборы обслуживает гарантирующий поставщик, а управляющая организация обеспечивает доступ к щитам и отвечает за общедомовое хозяйство. Энергосбытовая компания принимает данные и ведёт начисления.

Можно ли внедрить АСКУЭ в уже построенном доме?

Да. В существующем доме систему собирают вокруг того, что уже установлено: обследуют приборный парк, определяют, какие приборы можно опрашивать как есть, а какие подлежат замене при истечении межповерочного интервала. Устройства сбора ставят в существующие щиты, а связь подбирают по фактическому покрытию на объекте.

Какое оборудование ставится в доме?

Основа системы — устройства сбора и передачи данных серии УМ-31 SMART и УМ-40 SMART собственного производства; в новых проектах применяется УМ-31 SMART rev.3. К ним подключаются приборы учёта разных производителей — среди поддерживаемых НАРТИС, «Энергомера», «Меркурий», «Миртек», «Пульсар». Совместимость с конкретной моделью прибора уточняется по запросу в техническую поддержку.

Что происходит после сдачи дома?

Система переходит в эксплуатацию: показания продолжают собираться по расписанию, а обслуживание берёт на себя гарантирующий поставщик или подрядчик по договору. Мы сопровождаем внедрённые системы — диагностика связи, обновление встроенного программного обеспечения устройств, подключение новых приборов при замене: сервисное обслуживание АСКУЭ.
